挖苦河二級水電站位于盈江縣蘇典鄉境內，為大巴江支流挖苦河、高河等流域開發的第二個梯級，電站的主要任務為發電，無其他綜合利用要求。壩址位于西皮加諾河與挖苦河匯口處，挖苦河為大巴江支流，發源于盈江縣境內的木籠河頭山、9號界樁附近的馬頭山一帶，源頭分水嶺海拔高程2834m，河道全長9.72km，控制流域面積59.5km2，落差1560m，平均比降16.05%，控制流域面積38.29km2，壩址處海拔高程1610m，水庫總庫容9.5萬m3，調節庫容2萬m3，水庫調節性能為徑流式。

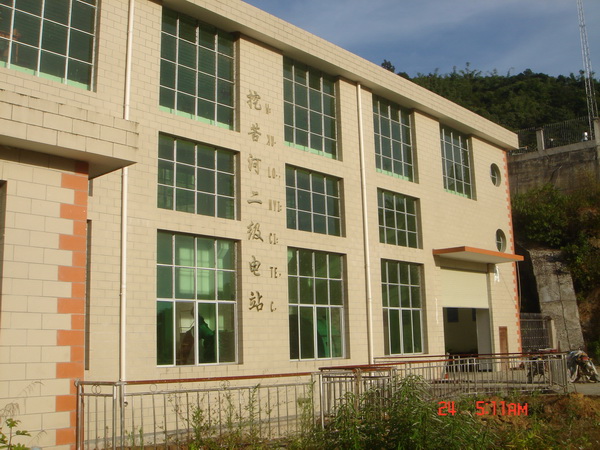

水庫正常蓄水位1610.00m，死水位1608.00m，最大壩高25.25m，最大水頭449.50m，設計水頭442.2m，最小水頭440.20m。廠房位于挖苦河出口下100m處，廠址控制流域面積49.6km2，為地面式廠房，引水系統長3.636km。總裝機容量21MW，多年平均發電量10532萬kW·h，保證出力3.011MW，年利用小時5015h，機組額定流量2.8m3/s。
本電站為引水式開發電站，采用低壩取水，正常蓄水位高程為1610.00?？菟诤铀桓叱虨?span lang="EN-US">1590.44m左右，攔河壩抬高水位約19.56m。最大壩為高25.25m的漿砌石重力壩，引水隧洞開挖洞徑3.2m，高壓管道管徑為1.5m，地面廠房，裝機容量21MW。水庫正常死水位1608m，相應庫容8萬m3，調節庫容2萬m3，總庫容9.5萬m3，攔河壩為Ⅳ等工程，設計洪水標準為3.33%，校核洪水標準為0.5%，采用壩頂開敞式溢洪道，設計洪水位1611.02m，校核洪水位1611.25m，正常蓄水位庫容8萬m3，為?。?span lang="EN-US">2）型水庫。
電站裝機21000kW，安裝兩臺沖擊式水輪發電機組，單機容量10500kW，保證出力3733kW，多年平均年發電量10532萬kW.h，裝機年利用小時數5015h。引水系統中選定引水隧洞開挖洞徑3.2m，襯砌后內徑2.80m，高壓管道內徑1.8m，電站最大水頭449.5m，最小水頭444.2m，平均水頭446.5m，水量利用系數73%。
