挖苦河三級水電站
挖苦河三級水電站
挖苦河三級水電站為大巴江支流挖苦河、高河等流域開發的第三個梯級，電站的主要任務為發電，無其他綜合利用要求。電站位于盈江縣蘇典鄉境內，挖苦河與小雀河匯口處，接挖苦河二級電站尾水，挖苦河為大巴江支流，發源于盈江縣境內的木籠河頭山、9號界樁附近的馬頭山一帶，源頭分水嶺海拔高程2834m，河道全長9.72km，控制流域面積59.5km2，落差1560m，平均比降16.05%。為引水式開發電站，引水系統總長6.928km，引水隧洞開挖洞徑4.0m，鋼管內徑為2.0m，廠房為地面廠房，裝機容量22MW。其進水口位于挖苦河左岸，距離挖苦河出口約150m，挖苦河二級水電站廠房上游約100m，控制流域面積59.5 km2，河長9.72km，平均比降16.05%，壩址處海拔高程1158m，多年平均流量6.95m3/s，多年平均徑流量2.191億m3。區間納入阿別羅河、高河等支流，阿別羅河進口以上控制流域面積5.34km2，河長5.13km，平均比降23.06%，多年平均流量0.62m3/s，多年平均徑流量0.196億m3；高河進口以上控制流域面積21.25km2，河長9.87km，平均比降18.84%，多年平均流量2.49m3/s，多年平均徑流量0.786億m3；挖苦河三級總控制流域面積86.09km2，合計多年平均流量為10.06m3/s，多年平均年徑流量3.173億m3。

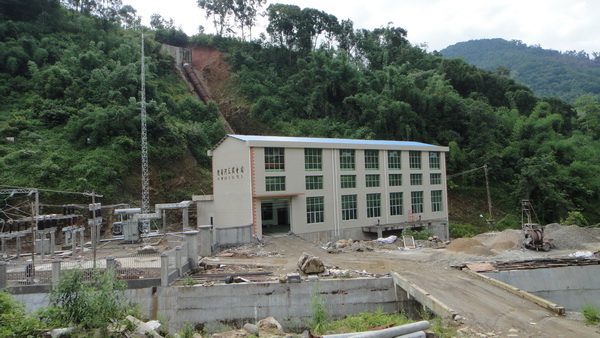

挖苦河三級水電站最大水頭248m，最小水頭244m，額定水頭246m。水庫正常水位1158m，最高水位1159.25m，徑流調節性能；廠房位于高河右岸，為地面式廠房，引水系統長6.928km?？傃b機容量22MW，安裝兩臺混流式水輪發電機組，單機容量11000kW，多年平均年發電量11050萬kW.h，保證出力4.494MW，年利用小時5023h，機組額定流量5.27m3/s。引水系統中引水隧洞開挖洞徑4.0m，襯砌后內徑3.40m，鋼管內徑2.0m，水量利用系數60%。
本工程是以發電為主的樞紐工程，電站總裝機容量為22MW，根據國家《防洪標準》GB50201-94和《水利水電工程等級劃分及洪水標準》SL252-2000，本工程為Ⅳ等工程，攔河壩、引水隧洞、壓力管道、調壓井、廠房等永久性建筑物按4級建筑物設計，按30年一遇洪水設計，100年一遇洪水校核。導流洞等臨時建筑物按5級建筑物設計。引水系統由攔河壩、引水隧洞、調壓井、高壓引水道等建筑物組成。
根據《中國地震動參數區劃圖》（GB18306-2001）的劃分，地震動峰值加速度為0.20g，地震動反應譜周期為0.45s，相應本區域地震基本烈度為Ⅶ度。按《水工建筑物抗震設計規范》，本工程按Ⅶ度進行抗震設防。
本工程靜態總投資10606.64萬元。
